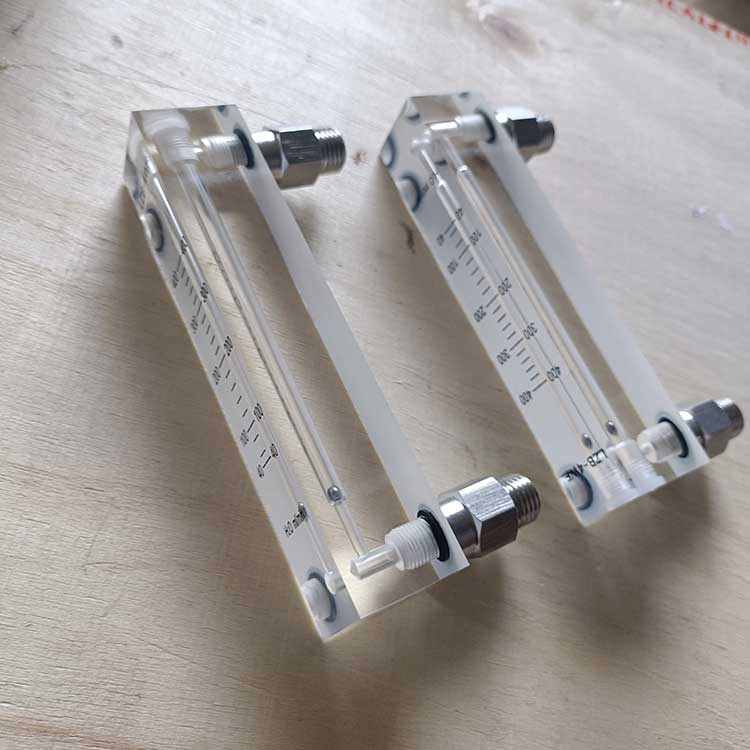

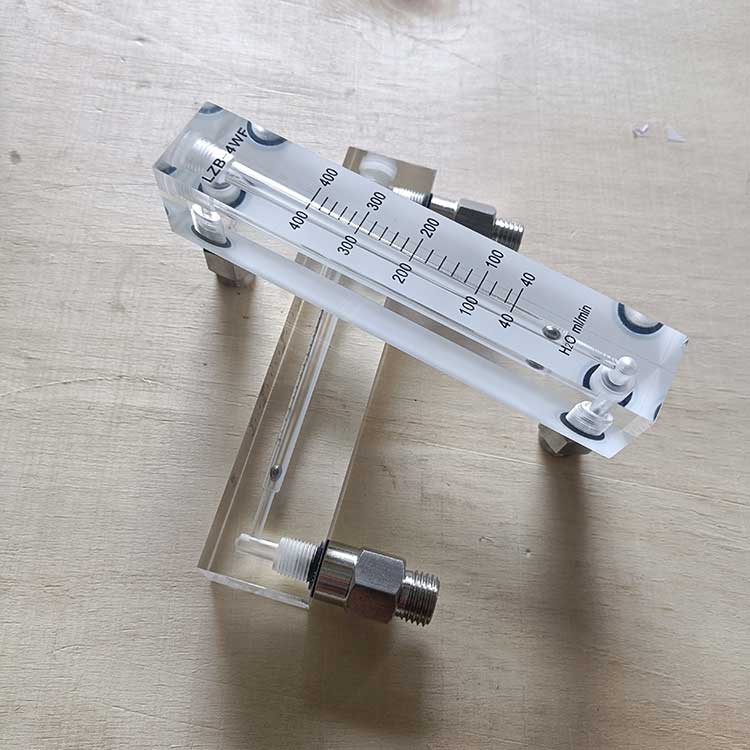

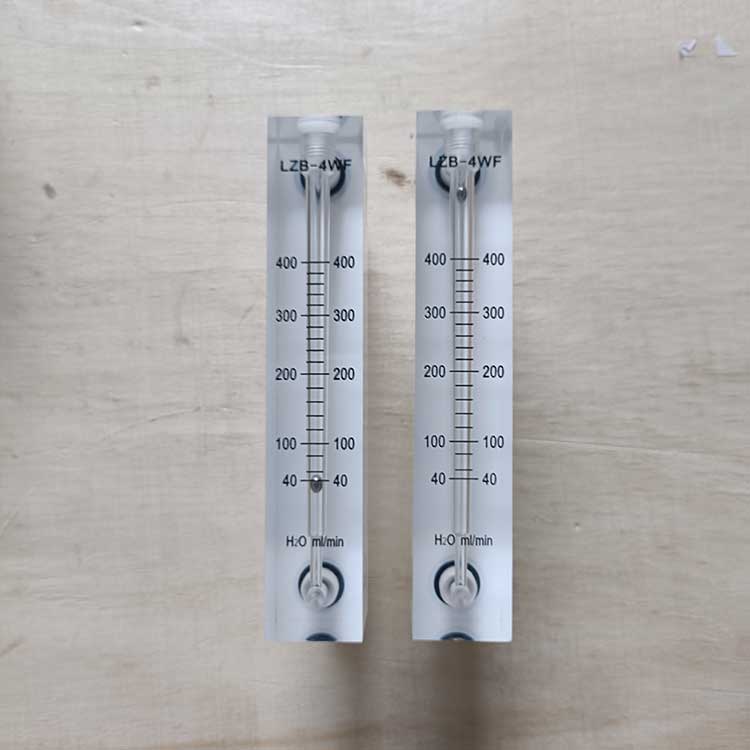

供應電廠取樣玻璃轉子流量計LZB-4F

即面板式亞克力轉子流量計。
一、工作原理與結構
核心原理：屬于變面積定壓差測量；垂直安裝的下小上大有機玻璃錐管，流體自下而上流過，浮子受升力 + 浮力與自身重力平衡，穩定高度對應流量；浮子帶斜槽自轉防偏心。
典型結構：有機玻璃（亞克力）錐管面板、浮子（不銹鋼 / 工程塑料）、導桿、進出口接頭、面板安裝卡扣、可選內置針型調節閥；顯示為面板直讀，部分帶外附信號模塊。

二、核心特性與技術參數
參數項      常規范圍                                             備注
工作溫度   ≤40℃（長期），≤60℃（短期）                   超溫易軟化變形，密封失效
工作壓力   建議≤0.6MPa，額定≤1.0MPa                      塑料接頭耐壓更低，高壓選不銹鋼接頭
精度等級   ±2.5% FS，部分 ±1.5% FS                        氣體比液體誤差略大
量程比   10:1                                                     適合中小流量
介質 潔凈水、中性液體、空氣 / 惰性氣體；強溶劑 / 濃酸堿需謹慎 避免丙酮、四氯化碳等腐蝕亞克力
安裝 必須垂直（垂直度≤2°），自下而上流；建議入口 5 倍管徑、出口 250mm 直管段 可面板嵌入或壁掛

三、優勢與局限
優勢：重量輕、讀數清晰直觀、成本低、安裝便捷、不易像玻璃管那樣脆裂；適合設備面板集成
局限：耐溫耐壓有限；不耐強有機溶劑與高濃度強酸強堿；浮子易卡（介質含顆粒時）；不能用于高壓高溫 / 防爆強需求的危險化工區

四、選型要點
明確介質類型、溫度、壓力、密度 / 粘度；氣體區分工況 / 標況
流量范圍（常用流量落在量程的 50%–70% ）
接頭材質（塑料 / 黃銅 / 304 不銹鋼）、密封件（NBR/EPDM/PTFE）
是否需要調節閥、面板尺寸、防護等級
嚴禁用于會腐蝕有機玻璃的介質（如芳香烴、酯類、濃鹽酸）

五、安裝與使用規范
垂直安裝，嚴禁倒裝；加裝旁通閥與 Y 型過濾器（介質有雜質時）
避免陽光直射與熱源，防止亞克力老化發黃
讀數時視線與浮子頂部平齊；新安裝先排氣，緩慢升壓
定期清洗錐管與浮子，防止結垢 / 粘污導致誤差；避免用硬質工具刮擦
如需防爆，切勿直接用普通面板型，改用金屬管磁耦合 + 隔爆表頭
